如果你以對vlan了解不多，那么這篇文章可以帶你深入學習vlan，都有詳細注釋。
關于vlan的劃分方法有很多，項目應用中較多的方法就是基于端口劃分vlan、基于mac地址劃分vlan、基于ip地址劃分vlan，要真正對vlan了解，必須熟悉這三次劃分方法，以便于根據實際項目進行應用。
一、基于端口的vlan劃分方法
這里面為了方便大家理解，直接用實例講解更清楚。
1、組網需求

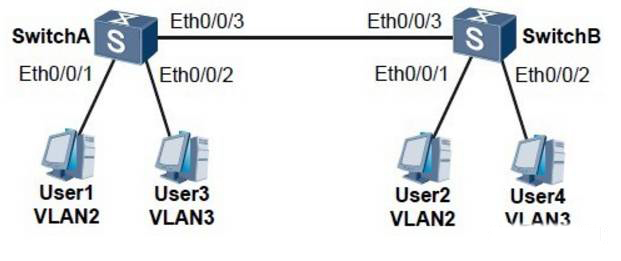

如圖1所示，某企業的交換機連接有很多用戶，且相同業務用戶通過不同的設備接入企業網絡。為了通信的安全性，也為了避免廣播報文泛濫，企業希望業務相同用戶之間可以互相訪問，業務不同用戶不能直接訪問。
可以在交換機上配置基于端口劃分VLAN，把業務相同的用戶連接的端口劃分到同一VLAN。
也就是不同VLAN的用戶不能直接進行二層通信，同一VLAN內的用戶可以直接互相通信。
2、配置步驟
步驟1 在SwitchA創建VLAN2和VLAN3，并將連接用戶的端口分別加入VLAN。SwitchB配置與SwitchA類似，不再贅述。
Quidway system-view //進入配置視圖
Quidway sysname SwitchA //給交換機命名
SwitchA vlan batch 2 3 //同時創建vlan2與vlan3
SwitchA interface ethernet 0/0/1 //進入端口0/0/1
SwitchA-Ethernet0/0/1 port link-type access //設置端口模式為access
SwitchA-Ethernet0/0/1 port default vlan 2 //將端口加入vlan2中
SwitchA-Ethernet0/0/1 quit //退出
SwitchA interface ethernet 0/0/2 //進入端口0/0/2
SwitchA-Ethernet0/0/2 port link-type access //端口模式為access
SwitchA-Ethernet0/0/2 port default vlan 3 //將端口加入vlan3中
SwitchA-Ethernet0/0/2 quit //退出
步驟2 配置SwitchA上與SwitchB連接的端口類型及通過的VLAN。SwitchB配置與SwitchA類似，不再贅述。
SwitchA interface ethernet 0/0/3 //進入端口0/0/3
SwitchA-Ethernet0/0/3 port link-type trunk //設置端口模式為trunk
SwitchA-Ethernet0/0/3 port trunk allow-pass vlan 2 3 //trunk口允許通過vlan2與vlan3的數據包
步驟3 驗證配置結果將User1和User2配置在一個網段，比如192.168.100.0/24；將User3和User4配置在一個網段，比如192.168.200.0/24。
User1和User2能夠互相ping通，但是均不能ping通User3和User4。User3和User4能夠互相ping通，但是均不能ping通User1和User2。
二、基于MAC地址vlan劃分方法
1、組網需求
某個公司的網絡中，網絡管理者將同一部門的員工劃分到同一VLAN。為了提高部門內的信息安全，要求只有本部門員工的PC才可以訪問公司網絡。

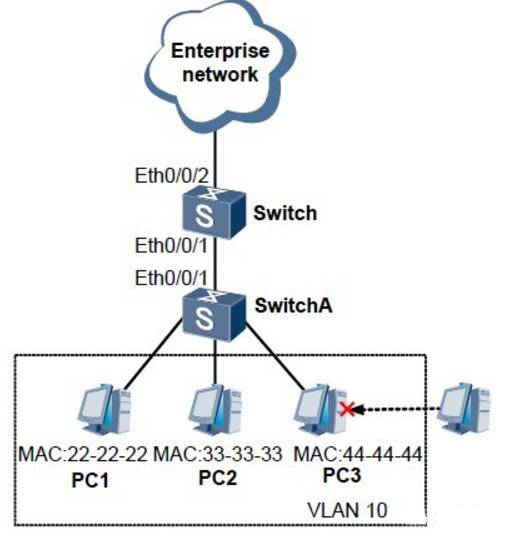

如圖2所示，PC1、PC2、PC3為本部門員工的PC，要求這幾臺PC可以通過SwitchA、Switch訪問公司網絡，如換成其他PC則不能訪問。可以配置基于MAC地址劃分VLAN，將本部門員工PC的MAC地址與VLAN綁定，從而實現該需求。
2、操作步驟
這里面弱電君對上面重復的注釋就不再解釋了，和上面一樣，大家也可以驗證下，經過上面的理解，是否能認識下面的配置代碼。
步驟1 配置Switch
# 創建VLAN
Quidway system-view
Quidway vlan batch 10 100
# 配置接口的PVID和加入VLAN
Quidway interface ethernet 0/0/1
Quidway-Ethernet0/0/1 port hybrid pvid vlan 100 //將接口以加入到vlan100
Quidway-Ethernet0/0/1 port hybrid untagged vlan 10 //untagged是指當數據離開端口時脫掉標簽，指定端口允許VLAN 10的數據幀通過，且發送時不帶VLAN標簽
Quidway-Ethernet0/0/1 quit #退出
Quidway interface ethernet 0/0/2 #進入端口0/0/2
Quidway-Ethernet0/0/2 port hybrid tagged vlan 10 //tagged是指當數據離開端口時帶著標簽，指定允許VLAN 10的數據幀通過，且發送時必須帶有VLAN標簽
Quidway-Ethernet0/0/2 quit
# PC的MAC地址與VLAN10關聯
Quidway vlan 10
Quidway-Vlan10 mac-vlan mac-address 22-22-22
//關聯pc1的mac地址
Quidway-Vlan10 mac-vlan mac-address 33-33-33
//關聯pc2的mac地址
Quidway-Vlan10 mac-vlan mac-address 44-44-44
//關聯pc3的mac地址
Quidway-Vlan10 quit
# 使能接口的基于MAC地址劃分VLAN功能
Quidway interface ethernet 0/0/1
Quidway-Ethernet0/0/1 mac-vlan enable
//起動端口的mac-vlan功能
Quidway-Ethernet0/0/1 quit
三、基于IP子網的vlan劃分
1、組網需求
某企業擁有多種業務，如IPTV、VoIP、Internet等，每種業務使用的IP地址網段各不相同。為了便于管理，現需要將同一種類型業務劃分到同一VLAN中，不同類型的業務劃分到不同VLAN中。

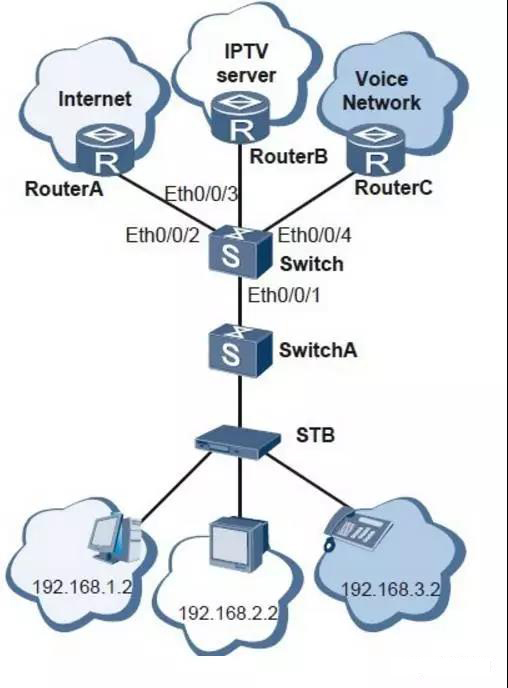

如圖3所示，Switch接收到用戶報文有數據、IPTV、語音等多種業務，用戶設備的IP地址網段各不相同。現需要將不同類型的業務劃分到不同的VLAN中，通過不同的VLANID分流到不同的遠端服務器上以實現業務互通。
這類在實際應用中是比較多的。
2、配置思路
采用如下的思路配置基于IP子網劃分VLAN：
a、創建VLAN，確定每種業務所屬的VLAN。
b、關聯IP子網和VLAN，實現根據報文中的源IP地址或指定網段確定VLAN。
c、配置端口加入VLAN，實現基于IP子網的VLAN通過當前端口。
d、配置VLAN劃分方式的優先級，確保優先選擇基于IP子網劃分VLAN。
e、使能基于IP子網劃分VLAN。
3、操作步驟
步驟1 創建VLAN
# 在Switch上創建VLAN100、VLAN200和VLAN300。
Quidway system-view
Quidway vlan batch 100 200 300
步驟2 配置接口
# 在Switch上配置接口Eth0/0/1為Hybrid類型，并加入VLAN100、VLAN200和VLAN300。
Quidway interface ethernet 0/0/1
Quidway-Ethernet0/0/1 port link-type hybrid //設置端口為hybrid模式
Quidway-Ethernet0/0/1 port hybrid untagged vlan100 200 300 //指定端口允許VLAN 100、vlan200、vlan300的數據幀通過，且發送時不帶VLAN標簽
Quidway-Ethernet0/0/1 quit
# 在Switch上配置接口Eth0/0/2加入VLAN100。
Quidway interface ethernet 0/0/2
Quidway-Ethernet0/0/2 port link-type trunk
Quidway-Ethernet0/0/2 port trunk allow-pass vlan 100 //接口0/0/2加入vlan100
Quidway-Ethernet0/0/2 quit
# 在Switch上配置接口Eth0/0/3加入VLAN200。
Quidway interface ethernet 0/0/3
Quidway-Ethernet0/0/3 port link-type trunk
Quidway-Ethernet0/0/3 port trunk allow-pass vlan 200 //接口0/0/3加入vlan200
Quidway-Ethernet0/0/3 quit
# 在Switch上配置接口Eth0/0/4加入VLAN300。
Quidway interface ethernet 0/0/4
Quidway-Ethernet0/0/4 port link-type trunk
Quidway-Ethernet0/0/4 port trunk allow-pass vlan 300 //接口0/0/4加入vlan300
Quidway-Ethernet0/0/4 quit
# 在Switch上配置接口Eth0/0/1使能基于IP子網劃分VLAN功能。
Quidway interface ethernet 0/0/1
Quidway-Ethernet0/0/1 ip-subnet-vlan enable
Quidway-Ethernet0/0/1 quit
步驟3 配置基于IP子網劃分VLAN
# 在Switch上配置VLAN100與IP地址192.168.1.2/24關聯，優先級為2。
Quidway vlan 100
Quidway-vlan100 ip-subnet-vlan 100 ip 192.168.1.2 24 priority 2
Quidway-vlan100 quit
# 在Switch上配置VLAN200與IP地址192.168.2.2/24關聯，優先級為3。
Quidway vlan 200
Quidway-vlan200 ip-subnet-vlan 200 ip 192.168.2.2 24 priority 3
Quidway-vlan200 quit
# 在Switch上配置VLAN300與IP地址192.168.3.2/24關聯，優先級為4。
Quidway vlan 300
Quidway-vlan300 ip-subnet-vlan 300 ip 192.168.3.2 24 priority 4
Quidway-vlan300 quit
步驟4 驗證配置結果
在Switch上執行以下命令，顯示信息如下：
Quidway display ip-subnet-vlan vlan all
----------------------------------------------------------------
Vlan Index IpAddress SubnetMask Priority
----------------------------------------------------------------
100 1 192.168.1.2 255.255.255.0 2
200 1 192.168.2.2 255.255.255.0 3
300 1 192.168.3.2 255.255.255.0 4
----------------------------------------------------------------
ip-subnet-vlan count: 3 total count: 3
即為組網配置成功。
