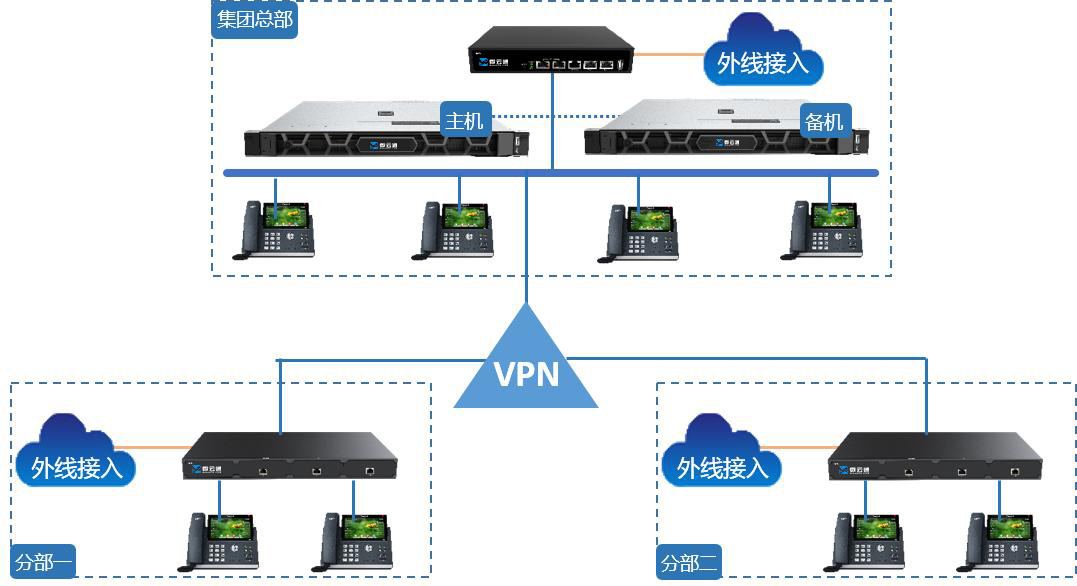

一、方案拓撲圖
二、設備部署
總部設計分機數為8000，部署微云通IPPBX系統，堆疊兩套S5000設備，啟用雙機熱備功能，搭載成為一整套完整的8000門IPPBX系統平臺。考慮到后期拓展性，可采用設備堆疊的方式來進行擴容。
IPPBX單機承載4000分機，可對接微云通各類型外網網關，可支持PSTN、一號信令、SS7、PRI、Q.SIG等類型外線接入。話機通過SIP注冊至IPPBX系統，實現內線互通、外線出局。
分部按照分機數需求，可部署不同容量的微云通IPPBX系統，根據分部人數而選定設備型號，均可實現雙機熱備。分部的IPPBX系統可通過集團專網或者公網使用SIP TRUNK與總部進行對接。實現分部總部短號互撥、本地外線出局、異地外線落地、異地會議室等功能
三、系統功能
通話錄音
微云通IPBBX本身具備通話錄音功能，無需額外授權，分為一鍵錄音以及自動錄音兩種方式。
在一鍵錄音模式下，內部分機可操作按鍵選擇開始以及結束錄音，并且在錄音開始前，可以播放預先設置的錄音聲明。通話結束后，錄音文件自動保存于內部存儲或者內部文件服務器內，同時，對于錄音文件自動加上數字簽名，保證錄音文件的完整性以及不可篡改性。
在自動錄音模式下，管理員可以選擇內部通話錄音，外部通話錄音，指定分機錄音，指定分機不錄音，指定外線錄音，指定外線不錄音，會議室錄音，并且在錄音開始前，可以播放預先設置的錄音聲明。通話結束后，錄音文件自動保存于內部存儲或者內部文件服務器內，同時，對于錄音文件自動加上數字簽名，保證錄音文件的完整性以及不可篡改性。
支持以時間，主被叫，通話時長，通話狀態，通話類型，是否存在錄音文件等條件過濾查詢通話錄音記錄。支持精確查詢，模糊查詢。管理員支持分配錄音查看權限，可分配賬號查看，可指定分機查看，可指定被查看分機等多種條件。
電話會議
微云通IPBBX本身具備電話會議功能。支持批量邀請召開200方，主動加入會議室500方。最多支持64個會議室。支持單組電話會議多人發言，以及多組電話會議同時并發召開。提供會議室密碼服務，同時提供語音菜單，管理員可以通過語音菜單提示，執行邀請與會人員，剔除與會人員、封閉會議室、靜音成員的操作。搭配IPPBX上的會議室控制面板功能，可以實現在web界面對于內部號碼，外部號碼的批量邀請，參會成員狀態監控，剔除與會人員、封閉會議室、靜音成員等操作。
分支機構
微云通IPBBX本身具備分支機構功能。不論是微云通產品以及第三方IPPBX，都可以使用標準的SIP協議進行對接。
在本方案里，總部和各個分部都可分配集團內部短號，將其配置于各自的SIP終端上。各個分支都可與總部系統進行對接。實現內部短號互撥、雙方顯示中文姓名。
外線綁定/外線落地
微云通IPBBX本身具備外線綁定、外線落地的功能。可支持對接的方式通過EI中，SIP等線路進行呼入呼出。內部每個用戶分機號都可綁定指定外線號碼，實現特定外線號碼呼入到達綁定內部分機。內部每個用戶分機號都可綁定指定外線號碼，實現內部分機呼出對外顯示指定外線號碼。
對于外線落地功能，在各個分支本地部署的外線網關，都可以和總部進行對接，通過相應的規則配置。分支集團辦公場地的辦公人員電話可以通過異地的外線出局，最大程度上節省話費開銷。
權限管理
微云通IPBBX本身具備權限管理功能，系統管理員可以在web界面為每個分機賬號開啟用戶權限。其中包括分機配置權限，系統權限，狀態查看權限、會議室控制面板權限、通訊錄配置權限、通話記錄和錄音權限，其中可限制下載、刪除、播放通話以及錄音記錄；可以分配可查看的分機范圍。
可以單獨分配賬號僅用于查詢某些特定的分機號，也可以分配賬號僅用于召開會議。具體根據實際配置來達到不同的效果。
通訊錄功能
微云通的通訊錄功能支持LDAP，以及由微云通自研的企業級通訊錄服務。
LDAP 在微云通IPPBX上面用于電話簿，設置了這個功能，我們可以在話機上通過搜索關鍵字來獲取到號碼，并且在來電、去電時可以匹配號碼綁定的姓名，在話機的屏幕上進行顯示。
企業級通訊錄服務器內置于微云通IPPBX，無需額外授權。其中分為企業通訊錄以及個人通訊錄兩大類型。對于企業通訊錄，管理員可以保存外部聯系人到企業通訊錄，例如企業客戶、渠道商和合作伙伴等。而個人通訊錄，則是每個分機用戶都有自己的個人通訊錄。用戶可以保存自己的個人聯系人到個人通訊錄，例如個人對接的客戶。
并且支持實時同步 PBX 通訊錄的聯系人和手機端Linkus 通訊錄的聯系人，也支持選擇同步至指定的IP話機。用戶可以在 PBX 網頁或 Linkus 客戶端管理聯系人。支持快速批量導入、導出通訊錄，便于遷移通訊錄信息。管理員可設置哪些分機用戶可以查看、管理企業通訊錄。
S5000企業通訊錄支持兩萬條聯系人，個人通訊錄可支持300條/每個分機。可實現話機、LINKUS軟終端快速查號以及撥號功能。
現有設備投資保護
可以與現有的思科CUCM做SIP對接，實現內部呼叫、外線共享、短號互撥等功能。
配套軟終端(LINKUS)
Linkus 是針對微云通S系列IPPBX系統推出的一款專用軟電話。LINKUS支持IOS、安卓以及PC端 Windows及蘋果Mac OS 。使用微云通Linkus可以讓用戶隨時隨地與同事、客戶保持零距離溝通。通過公司電話網絡進行通話，節省了通話費用，實現一體化辦公，從而提高工作效率。
在數據流量或Wi-Fi環境下皆可接聽、撥打電話。提供安全且高質量的語音通話，使用SRTP保證客戶通話不會被竊聽，安全性能極高，只需要15.2kbps數據流就能保證高清晰度的通話質量。
支持呼叫等待、一鍵錄音、呼叫轉移、本地通訊錄、企業通訊錄、同步IPPBX的分機列表、查看分機在線情況
、呼出線路選擇、通話記錄查看、一鍵錄音查看、快速9方會議、呼叫前傳、免打擾。
★在任何情況下，手機端Linkus都會第一時間推送來電提醒。對于安卓系統，除了部分會強制關閉進程的手機之外，客戶端退出后臺運行，也能及時推送來電提醒，并且在鎖屏模式下也能推送來電提醒。
網絡磁盤掛載
系統支持CIFS協議掛載NAS，支持使用NFS格式創建文件共享。系統的通話記錄、通話錄音、系統日志、語音留言等信息可以保存至網絡磁盤中。
系統監控
系統支持事件中心以及事件告警，當設備的中繼斷開、熱備切換、網絡異常、網絡攻擊等情況時，會自動通過發送郵件、呼叫管理者手機、呼叫管理者分機的方式通知管理者相應的告警信息。支持對系統并發、內存占用、CPU占用、磁盤占用、網絡流量信息進行實時監控。
支持通過SNMP上報系統并發、內存占用、CPU占用、磁盤占用、網絡流量信息上報，以便每月巡檢時統計峰值、平均值。
話單統計
微云通IPPBX計費系統無需外接設備，簡單易用；支持預付費和后付費兩種付費模式。支持配置運營商相應費率。可按分機、計費賬號進行計費，可設置計劃任務按月自動充值。
支持按時間、中繼、分機、時段統計分機的通話數、通話時長、平均時長。
