1項目意義
在線式智能點檢巡檢管理系統為管理者提供了各類巡檢工作的規范化及提高了科學管理水平。杜絕了對巡檢人員無法科學、準確的考核和被巡檢對象有效的監控現象，有效地保障了被巡檢設施處于正常工作狀態。并對突發事件的應急處理提供了最有效的解決方案。把巡檢人員管理工作落到了實處，把只限于特定時間、地點及人員的考核范圍通過系統的預先設定，可滿足各種場合的特殊考核，實時記錄并監控工作人員到達巡檢地點的時間及狀態信息，從而達到提前預防隱患發生，保證安全的效果。
安全重在管理，管理重在現場，現場重在落實。目前各分部巡檢工作的管理目標是降低成本、提高工作效率和管理水平。現有安全巡檢工作的管理難點有：
1. 無法客觀、方便地掌握巡檢人員巡檢的到位情況，因而無法有效地保證巡檢工作人員按計劃要求，按時按周期對所有設備和附屬設施開展巡視，巡檢工作質量得不到保證，巡檢狀態和設施運行數據的真實性得不到保證。
2. 各個班組巡檢情況無法方便、可靠的記錄存檔，目前很多單位還在使用紙張記錄的方式記錄巡檢信息，保存不便，如錄入電腦存檔，又存在數據丟失，誤差的問題，并耗工費時。
如何通過科學有效的技術手段，推進安全科學化管理工作，加強對巡視人員的有效監管，加大巡視檢查力度，及時消除安全隱患，有效防止不安全事故的發生，杜絕人的不安全行為，是各級領導所關注和期望的。
為保證企業設備狀態良好、連續、安全、可靠運行，建立一套先進、科學的現代化設備巡檢系統是必要手段之一；同時使得石油化工公司各級領導及管理人員足不出戶就能及時地了解所有運行設備巡檢工作的情況。微云通公司采用計算機網絡技術、自動識別技術和衛星定位技術以及無線傳輸技術，形成了基于手持終端的企業安全生產點檢巡檢系統，該系統不但能保證及時全面地進行設備巡檢工作，還能記錄運行數據、設備缺陷和異常情況，同時，可按企業的實際工作需求生成各種管理報表，供各級領導和相關工作人員隨時查詢，掌握設備運行狀況。
2系統概述
在線式智能點檢巡檢管理系統，采用衛星定位技術、移動通訊技術、藍牙通訊+檢測技術、RFID射頻識別技術、GIS地理信息系統和計算機網絡通信與數據處理技術。本方案中所有巡檢人員位置信息，現場采集的設備狀態和運行參數可以實時自動地進行上傳和匯總，保證了數據的客觀與真實，對發現的缺陷，進行及時準確的維護，管理審批流程化，可以實現對設備運行狀態的分析和統計，為企業安全生產巡檢工作提供最有效的保障。
系統優勢
1、 工作效率提升：與傳統方式相比，可以大大避免漏崗，脫崗等現象發生，實時監督人員巡查到位情況，確保運行現場安全隱患的及時發現與處理。提前制定巡查計劃，科學管理。可以使巡視人員的工作智能化，數字化，并有效的對巡視人員進行工作考核。
2、 處理事件的及時性：在巡視過程中，可做到實時拍照，錄像記錄現場環境，還可以錄入數據，編寫處理結果，數據可實時傳回中心，當發生緊急事件時，中心管理人員會根據現場環境描述，實地照片，錄像等影像信息，及時向領導進行匯報，快速派人進行現場事件的及時處理，提高事件的解決速度。
3、 管理與考核：可以大大舒緩了管理者的監督與考核的時間，可做到針對，巡檢人員，巡檢車輛，維修維護人員，維修車輛等進行科學化管理考核。
4、 擴容擴展性：可以與生產MIS系統對接，整合，可以對設備及附屬設施的基礎數據，運行設備狀態分析，維修維護審批進行統一管理。
2.1系統設計目的
2 增強安全防范管理的科學化手段，技術實現具有先進性達到行業領先水平；
2 通過GIS系統建立可視化企業安全生產點檢巡檢數據平臺。
2 通過平臺實時監控功能，實時監控現場作業情況，保證設備正常運行。
2 增加管理端APP，實現管理者通過手機就可以瀏覽和查詢巡檢數據。
2 增加管理審批流程，責任到人。
2 優化算法，通過數據優化，降低后期運營成本。
2 解決現場突發事件的應急處理實現對現場人員緊急調動；
2 滿足客戶需求，功能強大操作簡單，以解決實際問題為基本原則；
2.2系統設計原則
2 可靠性：系統可保證長期安全地運行。系統中的軟硬件及信息資源應滿足可靠性設計要求，系統壽命不少于10年。
2 安全性：系統具有必要的安全保護和保密措施，有很強的應對計算機犯罪和病毒的防范能力，支持多用戶分級管理的要求，具備自動備份數據功能。
2 容錯性：系統具有較高的容錯能力，有較強的抗干擾性。對各類用戶的誤操作應有提示或自動消除的能力。
2 適應性：系統對不斷發展和完善的統計核算方法、調查方法和指標體系具有廣泛的適應性，滿足客戶的個性業務需求。
2 可擴充性：系統的軟硬件具有擴充升級的余地，不可因軟硬件擴充、升級或改型而使原有系統失去作用。
2 實用性：注重采用成熟而實用的技術，使系統滿足用戶業務需求；
2 先進性：在實用的前提下，采用國內外最先進的計算機軟硬件技術、信息技術及網絡通信技術，使系統具有較高的性能指標；
2 易操作性：以互聯網思維和用戶體驗為基本原則，建立友好的用戶界面，使用戶操作簡單直觀，易于學習掌握；
2.3設計依據
2 《電子巡查系統技術要求》(GA/T644-2006)
2 《智能建筑設計標準》(GB/T50314-2000)
2 《民用建筑電氣設計規范》（JGJ/T16-92）
2 《建筑物防雷設計規范》(GB50057-2904)
2 《工業企業通信接地設計規范》(GBJ79-1985)
2 《安全防范工程程序與要求》（GA/T75-94）
2 《安全防范系統適用圖形符號》（GA/74-94）
2.4系統構成
系統由管理中心（數據服務器/工作站、WEB服務器）、BS架構巡檢管理軟件、以及無線通訊網絡（4G/WIFI）、管理客戶端（管理APP）、巡檢終端+巡檢APP、藍牙無線傳感器以及巡檢點等組成。
針對企業日常工作內容及需求，在******設置管理中心，在各管理部門設置管理客戶端，維護作業等巡檢人員攜帶智能巡檢終端（巡檢APP）和藍牙無線傳感器進行現場巡檢作業。
管理中心（或各部門管理者根據各自的管理權限）可以根據日常巡檢工作和維護工作的內容和要求來制定工作計劃，對設備的巡檢管理以必到點的形式，作為考核的基礎依據，并結合巡檢維護以及檢修的工作記錄，對作業人員進行管理考核，有理有據。定期匯總設備運行狀態，形成分析表。對故障報警申報和故障處理工作，按流程辦理，審批管理流程化，形成“閉環”管理。
通過對日常巡檢記錄數據進行分析、處理、統計、制作報表。為管理者提供一個科學、準確的考核依據。
2.5功能模塊說明
1）管理中心軟件采用BS網絡架構，管理中心實時在線，接收作業人員巡檢終端上傳的數據信息，監控巡查維護人員是否按計劃處于巡檢工作狀態。

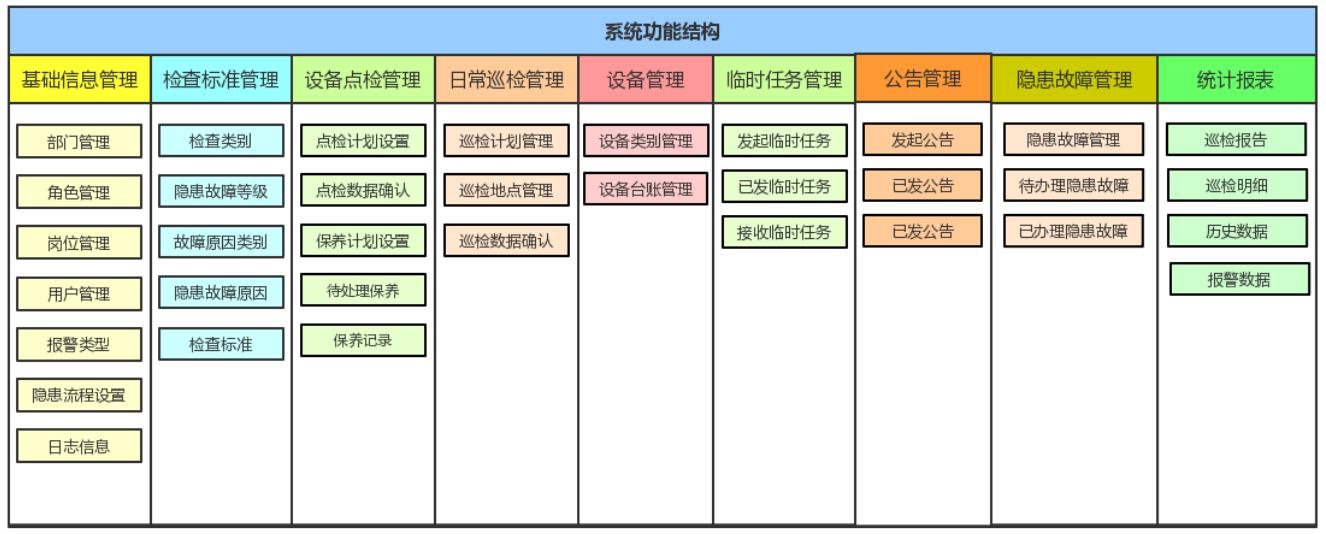

2）管理軟件功能大體分為十個模塊：日常巡檢管理+設備點檢+保養管理模塊、隱患報警+事故處理管理模塊、任務+審批流程管理模塊，以及基礎信息+角色權限管理，檢查標準管理，設備臺賬管理，統計報表管理，以及實時監控管理。
日常巡檢+設備點檢+保養管理模塊：管理人員根據日常工作要求，編制巡檢工作計劃，下載到巡檢設備上，巡檢人員每天按要求進行不同巡檢項（巡檢內容）的巡檢工作，結合設備點檢巡檢以及維護和保養來完成工作內容，巡檢記錄實時上傳到管理中心。
臨時巡檢計劃，可以由各部門管理人員根據實際情況，在管理APP中編輯任務，下發到巡檢人員的巡檢終端上，該巡檢項目只查記錄，不作為正式考核。
隱患報警+事故處理管理模塊：在日常巡檢過程中發現隱患異常，巡檢人員實時拍照+描述上報，緊急情況下，指揮中心可以一鍵接通，指揮現場巡檢作業人員，進行操作。一般隱患在管理軟件中會形成申報表單，按管理審批流程，并指派專人進行檢修與維修工作，及時在管理軟件中填寫完成結果，形成解決隱患信息備案。
任務+審批流程管理模塊：對于巡檢計劃、臨時任務、隱患處理等情況，需要按企業的審批流程進行，例如對于天氣原因等異常情況，更改順延正常的巡檢工作計劃，需要經過管理審批后，軟件會自動向后順延計劃。
與生產調度平臺對接：以數據庫對接的同步形式，1基礎信息，人員和部門變更，及時同步到巡檢平臺。2巡檢漏巡信息，設備故障缺陷信息同步到生產調度平臺中。
2.6 BS軟件

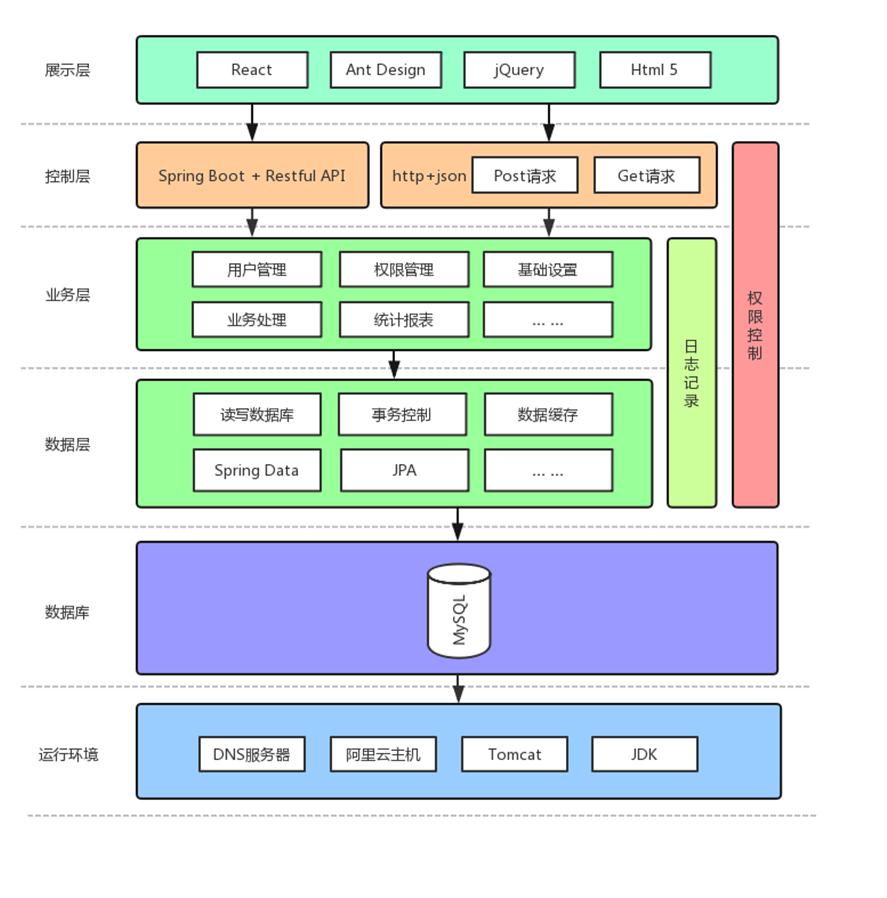

軟件架構圖
2.6.1運行環境
采用JAVA+REACT開發，可跨平臺部署，整套系統可運行于基于Windows操作系統或linux操作系統服務器上的Tomcat容器。
2.6.2 數據庫
業務持久層采用Mysql數據庫，來存儲系統中的業務數據。
2.6.3數據層
利用Spring-data-jpa 技術與數據庫進行數據交互，進行讀寫數據庫，支持事務、緩存等機制。
2.6.4業務層
擔任著對系統中的業務的邏輯處理的功能。
2.6.5控制層
利用Springt Restfull服務，作為前端與后端的通信，處理前端發送的各種數據請求，以及給客戶端提供數據的返回的通道。
2.6.6展示層
采用基于HTML5的React js的框架去用于客戶端頁面的展示，可適配各種終端。
2.7軟件特點
管理系統軟件采用BS架構，同時管理中心的計算機要有IP地址，用來接收在線式智能手持機上傳的數據信息，管理軟件具備各級管理者可根據各自的管理權限來（單條件及多條件組合）
查看人員、線路、時間、漏檢等巡視結果的功能，并以顏色區分，同時自動分析巡檢情況，以多種圖表顯示出來。
每個管理部門的管理者只能根據自己的管理權限，查看本部門的巡檢人員的巡查信息，管理本部門的巡檢人員。
1）支持軌跡實時回放，人員實時定位
2）系統軟件支持電子地圖功能，地圖支持示意圖(JPG格式圖片)、google地圖、高德地圖、soso地圖（選一）
3）系統將業務全面，涵蓋了巡檢、點檢、保養綜合一些列業務，填補了大多業務系統業務獨立的空白用；
4）系統可自由配置審批流程，當審批業務有變動時，只需修改審批流程即可。
5）支持漏巡報警，權限下放（避免非管理員錯誤操作）
6）可定制參數趨勢圖，如某一設備的溫度情況可在趨勢圖里面對應是否合格，判斷溫度在什么范圍內是比較正常的。預判問題的出現
7）所有檢查可以依據檢測標準自動分析檢查結果
8）分部門進行管理，每個部門只需查看和導出自己部門的數據，避免數據過多影響效率
9）系統可以跨平臺部署。
10）整套系統的UI可以適配各種移動終端（PC、手機、平板等設備）
11）前后端分離，前端可以調用任何一個滿足格式要求的接口就可以工作，后臺接口，也可以用于任何其他客戶端（如IOS,安卓，pc,微信小程序等）；，
12）瀏覽器網址直接登陸，避免因?yàn)楦鼡Q系統或者更換電腦，造成的數據丟失，
2.8 業務流程
1巡檢人員業務流程
1巡檢人員自動獲取巡檢計劃 （不同的崗位人員巡檢計劃、巡檢區域和巡檢內容都有不同）
2按計劃進行巡檢巡查工作：識別感應點或自動定位坐標點，顯示被巡設備及相關巡檢內容項，記錄每臺設備的運行狀態信息，確認后自動上傳到管理中心。漏巡提醒。
3當發現故障，及時上報。
4供管理者實時監控與查看，定期考核。
2管理人員業務流程
1管理人員根據各自的管理權限，在管理軟件平臺上隨時監督查看巡檢人員的工作動態+作業現場的設備運行信息。
2通過手機管理APP下發臨時計劃，對重點設備進行巡視工作，并記錄重點設備信息
3定期考核與管理
3 微云通巡檢產品介紹

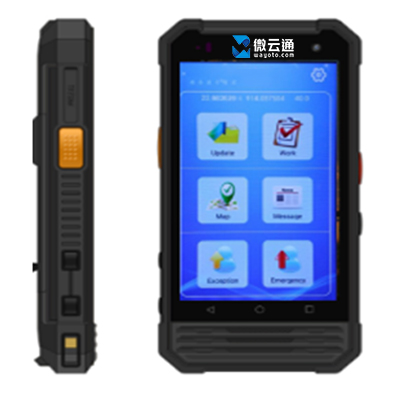

3.1“微云通”巡檢器
型號：WAY-GB5000
增強型智能巡檢器采用（GPS+北斗）衛星定位技術，RFID射頻識別技術，GSM全球移動通訊技術，GIS地理信息技術，在4G/WIFI網絡平臺上實時傳送定位信息（經度、緯度、時間），現場視頻信息及圖片信息，突發事件可以通過語音通話功能及時上報管理中心。適用于多種行業大范圍移動的巡檢人員的跟蹤管理及監控。
巡檢器基于安卓8.1操作系統，CPU八核處理器，帶有5.0寸 TFT高清觸摸屏，前后攝像頭拍照，操作流暢，顯示清晰，數據采集方式齊全。有定點巡檢巡查和移動軌跡等多種工作方式。防塵防水等級 IP68，確保在各種惡劣環境下正常工作。4G全網通，雙卡雙待。
2 備注說明：每臺GPS巡檢器需要安裝一個SIM卡（手機卡）。
1.1 技術指標
技術指標 | 參 數 | 產品圖示 |
操作系統 | 安卓8.1 |
|
處理器 | 8核2.0GHz | |
內 存 | RAM=3G,ROM=32G | |
通訊方式 | 4G全網通/WIFI/USB | |
電 池 | 5700mAh | |
主屏尺寸 | 5.0英寸 | |
像 素 | 前500萬/后1300萬 | |
定位精度 | ≤5米 | |
工作溫度 | -40－+85℃ | |
相對濕度 | 5％～95% | |
防護等級 |
|
